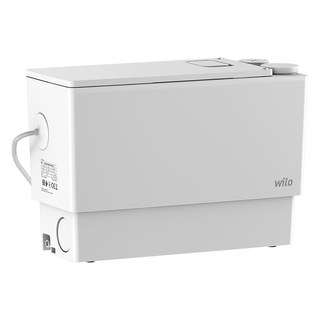

Wilo DrainLift MINI3-XS-EF átemelő telep, WC csatlakozás nélkül

Wilo DrainLift MINI3-XS-EF átemelő telep, WC csatlakozás nélkül (cikkszám: 6095127)

A Wilo DrainLift MINI3-XS-EF egy kompakt, csatlakoztatásra kész szennyvízátemelő telep mosdókagylók, zuhanyzók, fürdőkádak, mosógépek és mosogatók vizének elvezetésére. Ott ad megoldást, ahol a szennyvíz gravitációsan nem tud a csatornába folyni: alagsori fürdőben, pincében, mosókonyhában vagy utólag kialakított fürdőszobában. A berendezés háztartási fekáliamentes szennyvíz átemelésére készült, és megfelel az EN 12050-2 szabvány követelményeinek.

Szerkezet és működés

A teljesen elárasztható tartályban merülőmotoros szivattyú dolgozik. A szintérzékelés egy függőleges úszókapcsolóval történik, így a telep automatikusan indul és áll le. A légtelenítés aktívszén-szűrővel van ellátva, így a helyiségben nem terjednek kellemetlen szagok.

Csatlakozások

Legfeljebb négy csatlakozó áll rendelkezésre:

• 1 db DN 40 bemenet felfelé, visszacsapószelep nélkül (gyárilag lezárva)
• 2 db DN 40/50 bemenet vízszintesen, balra és jobbra, visszacsapószeleppel (gyárilag nyitott)
• 1 db DN 32/40 nyomócsonk felfelé, visszacsapószeleppel

Főbb jellemzők

• WC csatlakozás nélküli kivitel, 3 bekötéssel
• Mosdó, zuhany, kád, mosógép és mosogató vizének elvezetésére
• Halk működés: 43,3 dB(A) hangnyomásszint
• Függőleges úszókapcsolós automatikus vezérlés
• Fedélbe épített légtelenítés aktívszén-szűrővel
• Teljesen elárasztható, IP68 védettségű motor
• Földelt villásdugó (E/F típusú aljzathoz)

Műszaki adatok

• Típus: Wilo DrainLift MINI3-XS-EF (gyári cikkszám: 6095127)
• Szállított közeg: Fekáliamentes szennyvíz
• Szennyvízszállítás: EN 12050-2 szerint
• Zúzó: nincs
• Hálózati csatlakozás: 1~230 V, 50 Hz (feszültségtűrés ±10%)
• Motor névleges teljesítménye P2: 0,25 kW
• Teljesítményfelvétel P1 (Q=max.): 420 W
• Névleges áram: 1,9 A
• Névleges fordulatszám: 2800 1/min
• Üzemmód (víz feletti): S3-15%, max. kapcsolási gyakoriság: 20 1/h
• Max. hasznos térfogat: 2,8 l
• Maximális üzemi nyomás: 1 bar
• Közeg- és környezeti hőmérséklet: 3-40 °C, rövid ideig (max. 5 perc): 75 °C
• Védelmi osztály: IP44, motor: IP68, szigetelési osztály: F
• Hangnyomásszint: 43,3 dB(A)
• Szívóoldali csatlakozás: DN/OD 40 és 50 (HT-cső)
• Nyomóoldali csatlakozás: DN/OD 32 / DN/OD 40 (HT-cső)
• Anyagok: tartály ABS, szivattyúház és járókerék PP-GF20, tengely nemesacél
• Méretek (hossz × szélesség × magasság): 389 × 167 × 270 mm
• Nettó tömeg: kb. 6 kg (csomagolással kb. 7,5 kg)

Szállítási terjedelem

• 1 db HT-csőhöz való mandzsetta (DN 32/40)
• 2 db beömlőcsonk DN 50, 2 db HT-csőhöz való mandzsetta (DN 40/50)
• 2 db visszacsapószelep, 2 db 50-70 mm-es csőbilincs, 4 db 32-50 mm-es tömlőbilincs
• 2 db záródugó, 6 db O-gyűrű
• Aljzatrögzítő (felúszás elleni védelem): 2 db rögzítő idom csavarokkal és dübellel
• Beépítési és üzemeltetési utasítás

A kép csupán illusztráció!
