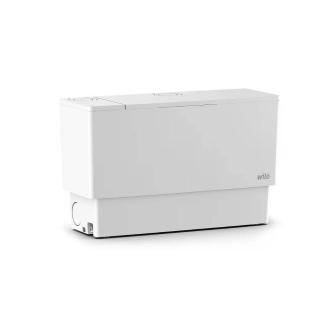

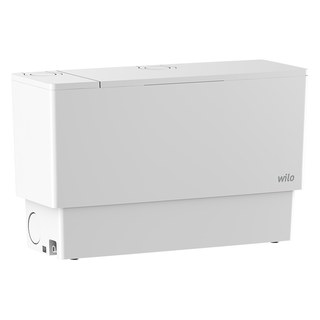

Wilo DrainLift MINI5-XS/C-EF átemelő telep, WC csatlakozás nélkül

Wilo DrainLift MINI5-XS/C-EF átemelő telep, WC csatlakozás nélkül (cikkszám: 6095129)

A Wilo DrainLift MINI5-XS/C-EF egy kompakt, csatlakoztatásra kész szennyvízátemelő telep riasztó érzékelővel, mosdókagylók, zuhanyzók, fürdőkádak, mosógépek és kondenzációs kazánok vizének elvezetésére. Ott ad megoldást, ahol a szennyvíz gravitációsan nem tud a csatornába folyni: alagsori fürdőben, pincében, mosókonyhában vagy utólag kialakított fürdőszobában. A berendezés háztartási fekáliamentes szennyvíz átemelésére készült, és megfelel az EN 12050-2 szabvány követelményeinek.

Szerkezet és működés

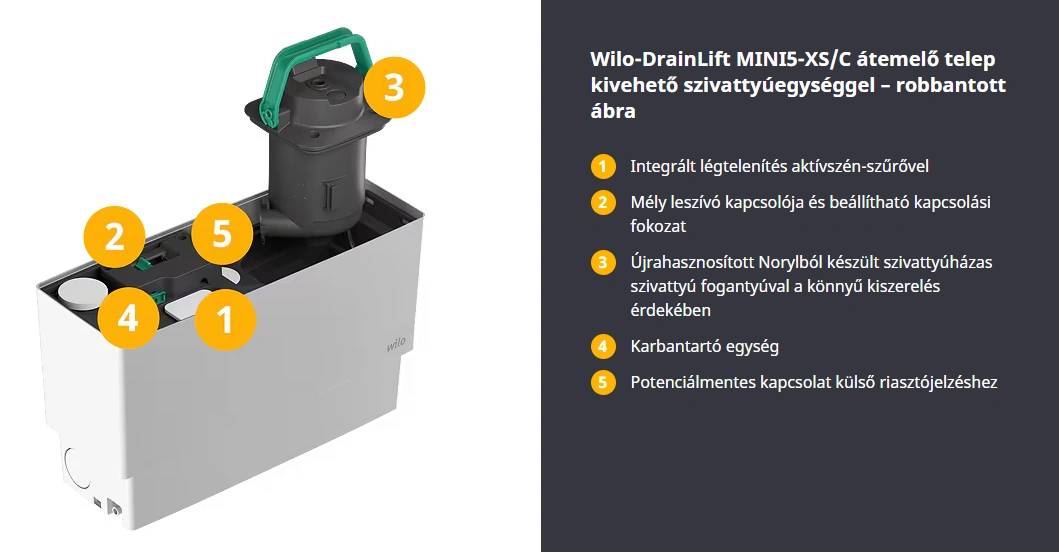

A tartályban merülőmotoros szivattyú dolgozik. A szintérzékelés elektronikus szintérzékelővel történik, így a telep automatikusan indul és áll le. A légtelenítés aktívszén-szűrővel van ellátva, így a helyiségben nem terjednek kellemetlen szagok. A telepbe berregő és potenciálmentes riasztási érintkező is be van építve (max. 42 V=, 500 mA, nyitó érintkező): magas vízszintnél hangjelzést ad, az érintkezőre külső riasztásjelző köthető. A tartály fedele tökéletesen lezárja a rendszert.

Csatlakozások

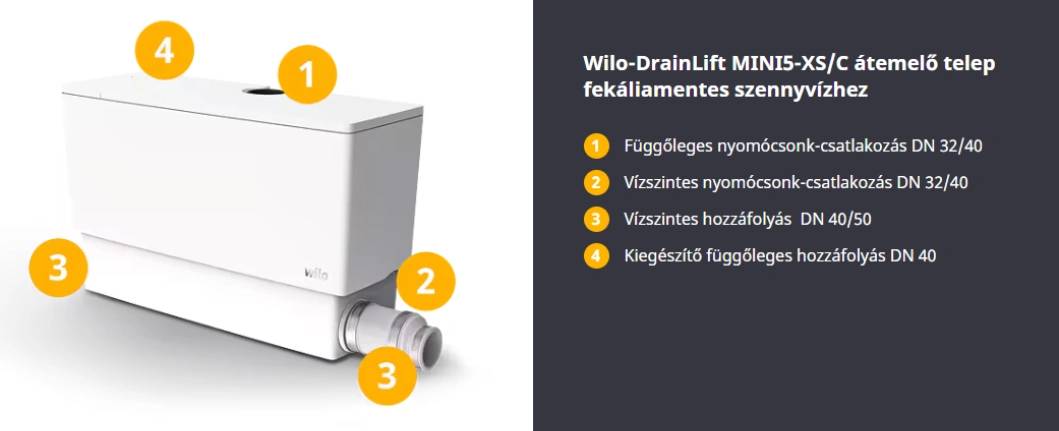

Legfeljebb négy csatlakozó áll rendelkezésre:

• 1 db DN 40 bemenet felfelé, visszacsapószelep nélkül (gyárilag lezárva)
• 2 db DN 40/50 bemenet vízszintesen, balra és jobbra, visszacsapószeleppel (gyárilag nyitott)
• 1 db DN 32/40 nyomócsonk felfelé, visszacsapószeleppel (szükség esetén vízszintesen jobbra is kivezethető)

Kondenzátum elvezetése

A MINI5-XS/C a kondenzációs kazánok kondenzvizét is átemeli (2,5-ös pH-értéktől), de nem tiszta formában: csak egy további hozzáfolyásból származó szennyvízzel keverve.

Főbb jellemzők

• WC csatlakozás nélküli kivitel, 3 bekötéssel
• Kondenzációs kazán kondenzvizéhez is (keverve)
• Elektronikus szintérzékelés
• Beépített berregő és potenciálmentes riasztási érintkező
• Közeghőmérséklet 50 °C-ig, rövid ideig (30 perc) 75 °C
• Légtelenítés aktívszén-szűrővel
• Vészhelyzeti vízelvezetési és mély leszívó készlet a csomagban

Műszaki adatok

• Típus: Wilo DrainLift MINI5-XS/C-EF (gyári cikkszám: 6095129)
• Szállított közeg: Fekáliamentes szennyvíz; kondenzátum (pH 2,5-től, csak más szennyvízzel keverve)
• Szennyvízszállítás: EN 12050-2 szerint
• Zúzó: nincs
• Hálózati csatlakozás: 1~230 V, 50 Hz (feszültségtűrés ±10%)
• Motor névleges teljesítménye P2: 0,45 kW
• Teljesítményfelvétel P1 (Q=max.): 750 W
• Névleges áram: 3,5 A
• Névleges fordulatszám: 2800 1/min
• Üzemmód (víz feletti): S3-15%, max. kapcsolási gyakoriság: 20 1/h
• Max. hasznos térfogat: 3,2 l
• Maximális üzemi nyomás: 1 bar
• Közeg- és környezeti hőmérséklet: 3-50 °C, rövid ideig (max. 30 perc): 75 °C
• Védelmi osztály: IP44, motor: IP68, szigetelési osztály: F
• Hangnyomásszint: 63,2 dB(A)
• Szívóoldali csatlakozás: DN/OD 40 és 50 (HT-cső)
• Nyomóoldali csatlakozás: DN/OD 32 / DN/OD 40 (HT-cső)
• Anyagok: tartály ABS, szivattyúház és járókerék PP-GF20, tengely nemesacél
• Méretek (hossz × szélesség × magasság): 455 × 167 × 281 mm
• Nettó tömeg: kb. 7,5 kg (csomagolással kb. 10,5 kg)

Szállítási terjedelem

• 1 db HT-csőhöz való mandzsetta (DN 32/40)
• 2 db beömlőcsonk DN 50, 2 db HT-csőhöz való mandzsetta (DN 40/50)
• 2 db visszacsapószelep, 2 db 50-70 mm-es csőbilincs, 4 db 32-50 mm-es tömlőbilincs
• 2 db záródugó, 6 db O-gyűrű
• Aljzatrögzítő (felúszás elleni védelem): 2 db rögzítő idom csavarokkal és dübellel
• Vészhelyzeti vízelvezetési készlet (vízelvezető tömlő, tömlőbilincs, záródugó)
• Mély leszívóhoz való készlet
• Vízszintes nyomócsonk-csatlakozáshoz való készlet
• Beépítési és üzemeltetési utasítás

A kép csupán illusztráció!
